２－８．振動応答解析（ⅲ）：強制振動 ③　共振状態２

　　　　　２－８．振動応答解析（ⅲ）：強制振動 ③　共振状態２

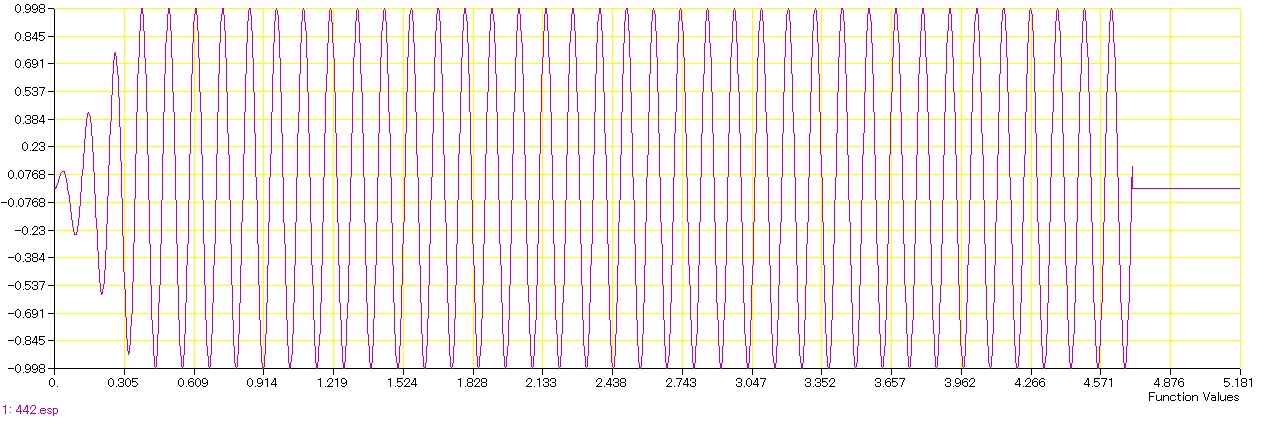

　　　　　脚部に正弦波による強制変位を与える（正弦波：周期0.1176377sec/cycle）

　　　　

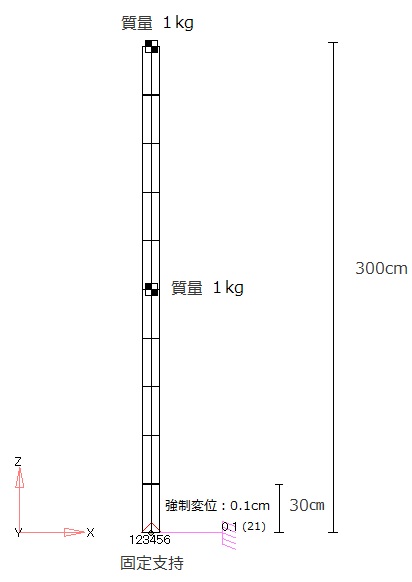

　　　　　　二次固有周期0.1176377 sec/cycleにて強制変位0.1cmをかける。

　　　　

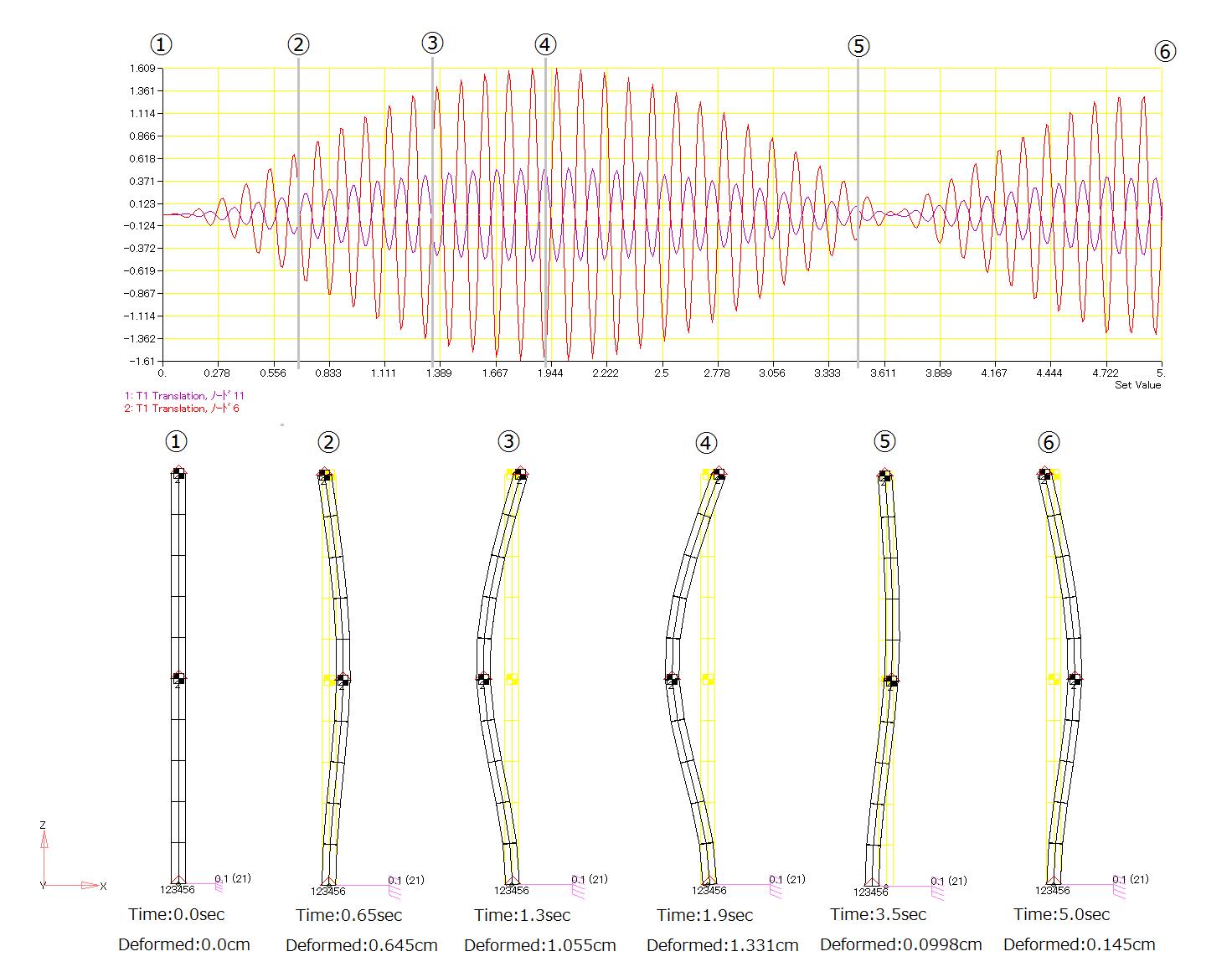

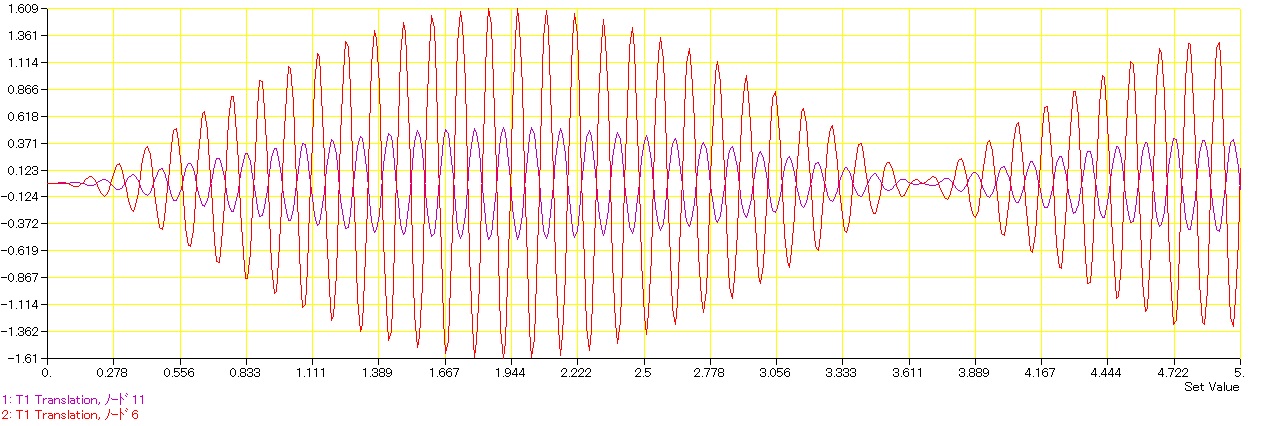

　　　　　　柱頭Node(11)、中間Node(6) 応答振動



　　　　　　振動状態（共振状態）
