File 60m_tie ： 直径60ｍ 開角60°（ﾗｲｽﾞ12.42ｍ）

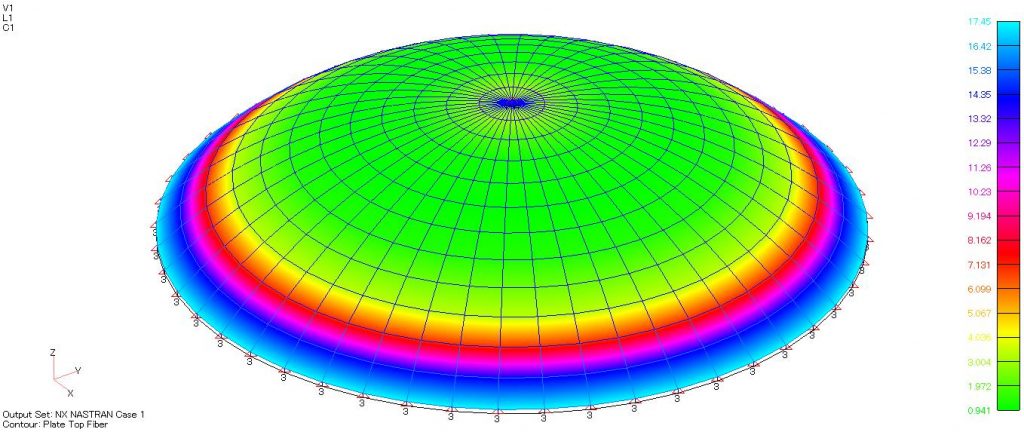

シェル面応力 上面
シェル面応力 下面

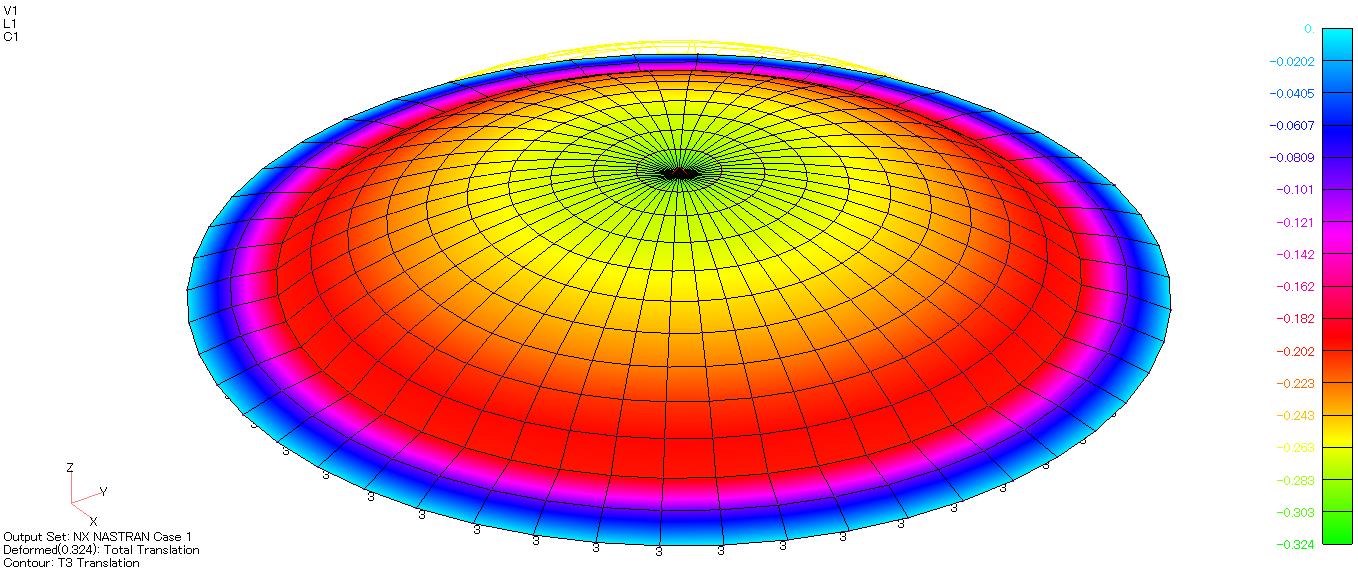

変形図 鉛直方向 0.324cm
基礎梁リングテンションによる、スラスト支持
リングテンション応力 110.416tf

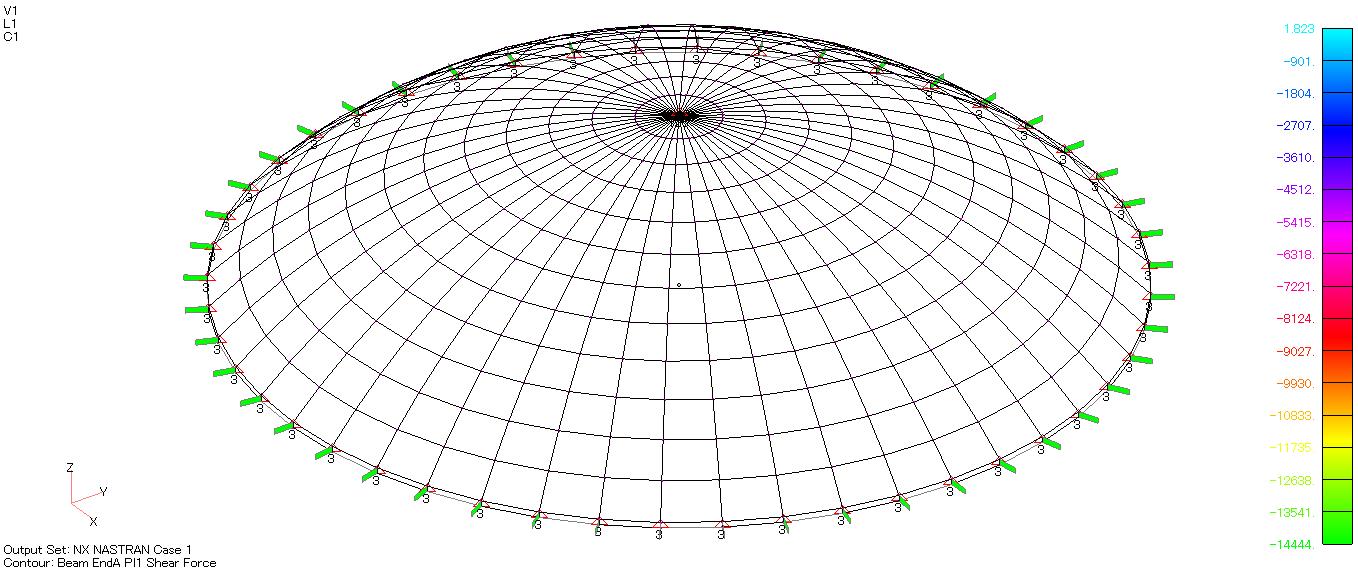

スラスト反力 14.444tf／node
リングテンション応力（110.416tf）とスラスト反力（14.444tf／24node）
14.444tf×24node／π ＝ 110.344tf
放射方向に作用するスラスト反力は、タイの接戦方向に作用する。 上に示した式は、半周24節点のスラスト成分を集約したものが ﾘﾝｸﾞﾃﾝｼｮﾝ応力と釣り合うことを示している。
逆算板厚
60m_tie_1-6_2-1-6-4-1
60m_tie_axis_2-1-6-4-1
60m_tie_bend_2-1-6-4-1
60m_tie_bend_4-2-6-4-1
